由于開(kāi)采地質(zhì)條件變化，選煤廠(chǎng)生產(chǎn)過(guò)程中煤泥水高加細(xì)粒物料含量多，過(guò)濾處理困難，根據(jù)邢臺(tái)礦煤泥壓濾工藝的特點(diǎn)，采用添加助濾劑聚合氯化鋁的方法以改善壓濾物料的性質(zhì)。

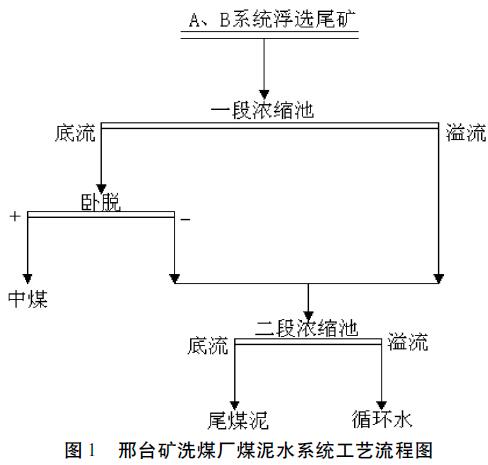

下面先來(lái)看下邢臺(tái)煤泥水系統(tǒng)工藝流程

煤泥水性質(zhì)分析

經(jīng)測(cè)試，該煤泥水濃度偏高，邢臺(tái)礦選煤廠(chǎng)煤 泥水中＜ 0． 045mm 粒級(jí)含量為77． 78%，灰分為 57． 78%，說(shuō)明該煤泥水中不但含有大量的細(xì)泥， 而且有泥化現(xiàn)象存在，影響了濾餅空隙率及孔隙 的大小，減小了物料過(guò)濾過(guò)程的順暢度，造成壓濾 效率低。

由于煤泥粒度及入料濃度對(duì)煤泥壓濾效果影 響較大，而且在實(shí)際生產(chǎn)中經(jīng)常會(huì)遇到煤質(zhì)變化 的情況，當(dāng)煤泥中含有大量黏細(xì)顆粒時(shí)，容易造成 濾布堵塞，過(guò)濾速度急劇下降，壓濾效果急劇惡 化，甚至無(wú)法成餅，因而需要改善物料特性，加入 適當(dāng)?shù)乃巹┮蕴岣邏簽V效率?；诖饲闆r，根據(jù) 邢臺(tái)礦選煤廠(chǎng)的現(xiàn)有條件，決定在壓濾生產(chǎn)中加 入能提高過(guò)濾速度的助濾劑，以改善物料性質(zhì)，并 采用合理的藥劑制度解決煤泥水壓濾問(wèn)題，提高 壓濾效率，實(shí)現(xiàn)洗水達(dá)標(biāo)和閉路循環(huán)。

聚合氯化鋁對(duì)壓濾的影響分析

1 助濾實(shí)驗(yàn)

根據(jù)邢臺(tái)礦洗煤廠(chǎng)現(xiàn)有條件，本著高效低耗 的原則，選用聚合氯化鋁作為助濾劑進(jìn)行助濾試 驗(yàn)。

( 1) 沉降實(shí)驗(yàn)。采取正常生產(chǎn)過(guò)程中濃縮機(jī) 底流，攪拌均勻后轉(zhuǎn)入1000mL 量筒，在量筒中加 入試驗(yàn)計(jì)劃的聚鋁，翻轉(zhuǎn)量筒使煤泥與聚鋁混合 均勻，水平放置后同時(shí)開(kāi)始計(jì)時(shí)，記下沉降物降至 同一刻度所用的時(shí)間。

( 2) 過(guò)濾實(shí)驗(yàn)。采取正常生產(chǎn)過(guò)程中濃縮機(jī) 底流，攪拌均勻后進(jìn)行真空過(guò)濾，同時(shí)加入不同聚 鋁量的煤泥水進(jìn)行過(guò)濾。開(kāi)泵的同時(shí)開(kāi)始計(jì)時(shí)， 分別記錄濾餅形成所用的時(shí)間。

( 3) 濾餅水分測(cè)定。將過(guò)濾后得到的濾餅取 樣、稱(chēng)重，在105℃下烘干至恒重，計(jì)算濾餅水分含 量。

2 實(shí)驗(yàn)室試驗(yàn)分析

加入聚合氯化鋁后，過(guò)濾時(shí)間與聚鋁用量成 反比，隨著聚鋁用量的增加，過(guò)濾時(shí)間從空白試驗(yàn) 的153s 下降到110s。

分析濾餅水分與聚合氯化鋁的關(guān)系可以發(fā) 現(xiàn)，目前煤樣添加聚合氯化鋁后，濾餅水分在一定 范圍內(nèi)先減少，由于高分子助濾劑有很強(qiáng)的親水 性，使絮團(tuán)的水化膜增加，使濾餅水分逐漸增加， 因而聚鋁的用量需經(jīng)試驗(yàn)確定在一定范圍內(nèi)，不 能過(guò)量添加。

3 工業(yè)試驗(yàn)分析

根據(jù)實(shí)驗(yàn)室得出的試驗(yàn)結(jié)果，在邢臺(tái)礦選煤 廠(chǎng)尾煤壓濾機(jī)上進(jìn)行工業(yè)性試驗(yàn)。添加聚合氯化 鋁后，隨著聚合氯化鋁用量的增加，煤泥成餅時(shí)間 隨著藥劑用量的增加而有所縮短。在相同工業(yè)生 產(chǎn)條件下，達(dá)到相同效果時(shí)，壓濾時(shí)間可從原來(lái)的 45min ～ 60min 縮短到45min ～ 50min，且生產(chǎn)穩(wěn) 定。

同時(shí)，現(xiàn)場(chǎng)觀察濾餅厚度與聚合氯化鋁的關(guān) 系時(shí)發(fā)現(xiàn)，濾餅厚度隨著聚合氯化鋁用量的增加 而有所增厚，且濾餅越發(fā)疏松，容易卸餅，更有利 于后續(xù)的煤泥干燥。

總結(jié)：

( 1) 邢臺(tái)礦選煤廠(chǎng)在煤泥壓縮過(guò)濾工藝中選 擇加入聚鋁助濾劑的方法，能夠起到改善壓濾物 料性質(zhì)的作用，能大幅度提高壓濾效率，有效降低 生產(chǎn)成本和能耗。

( 2) 在使用助濾劑時(shí)，其用量需先經(jīng)實(shí)驗(yàn)室試 驗(yàn)確定，同時(shí)煤質(zhì)的變化也會(huì)影響壓濾的效果。

( 3) 在實(shí)際生產(chǎn)中，當(dāng)細(xì)粒級(jí)煤含量急劇增大 時(shí)，單獨(dú)使用聚合氯化鋁的效果不是很明顯，因此 下一步考慮是否可以采用無(wú)機(jī)鹽和助濾劑復(fù)配的 添加方案。

總之，邢臺(tái)礦洗煤廠(chǎng)采用添加聚合氯化鋁來(lái) 強(qiáng)化壓濾的方法，在無(wú)須改造選煤廠(chǎng)現(xiàn)有設(shè)備及 工藝的條件下就可以達(dá)到提高壓濾效率、降低尾 煤泥水分，消除環(huán)境污染的目的。
